KL‐Sicherungen für Bolzen und Wellen

Datenblatt

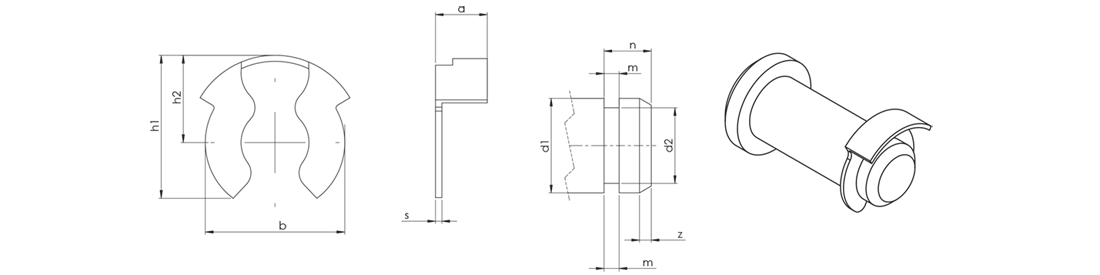

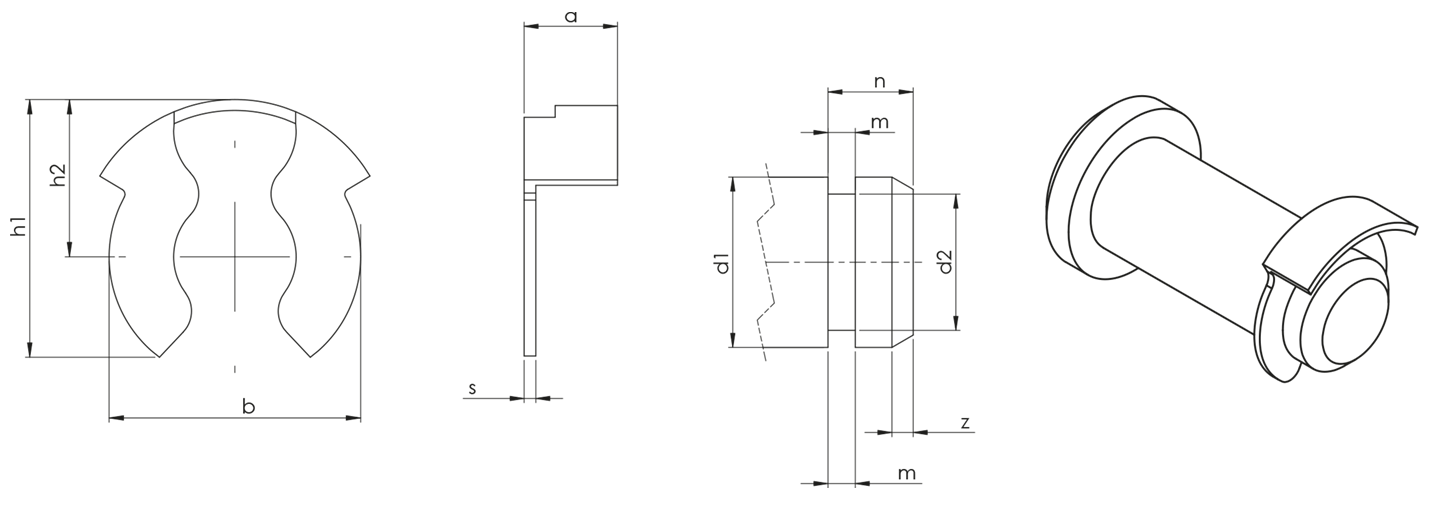

technische Zeichnung KL-Sicherung

Bestellbeispiel: KL‐Sicherung für Bolzendurchmesser d1 = 10 mm: KL‐Sicherung KL 10

Nenn-
maß
Sicherung Max. zul.
axiale
Belastung
Bolzen
Bezeichnung d1 b
h1
h2
a
s ca. N2)
statisch
ca. kg/100
Stück
d1
h11
d2
h11
m
1)
n
1) 3)
z
1) Freimaßtoleranzen nach DIN 7168 mittel
2) für Wellen mit Zugfestigkeit 500 N/mm2
3) entsprechend der Normalausführung, beliebig verlängerbar
4) Größe 24 kann sowohl für Wellen mit 20 und 25Ø eingesetzt werden
KL 4 4 6,8 7,0 4,3 2,6 0,4 1500 0,013 4 3,2 0,64 2,0 0,5
KL 5 5 7,7 8,4 5,2 2,8 0,5 3000 0,020 5 4 0,74 2,5 0,5
KL 6 6 10,6 11,2 6,8 3,5 0,5 4850 0,031 6 5 0,74 3,0 0,75
KL 8 8 11,5 11,8 7,2 4,0 0,5 5500 0,040 8 6 0,94 3,5 1,0
KL 10 10 16,0 15,7 9,5 5,0 0,6 9500 0,089 10 8 1,05 4,5 1,0
KL 12 12 17,0 17,5 10,5 6,0 0,6 10700 0,130 12 9 1,15 5,0 1,25
KL 14 14 20,0 20,0 11,5 6,7 0,7 12700 0,152 14 10 1,25 5,5 1,5
KL 16 16 22,6 23,5 13,8 7,0 0,8 14000 0,236 16 12 1,35 6,0 1,5
KL 24 244) 35,0 34,0 20,0 9,0 1,0 0,611 24 16-18 1,80 8,0 1,5
