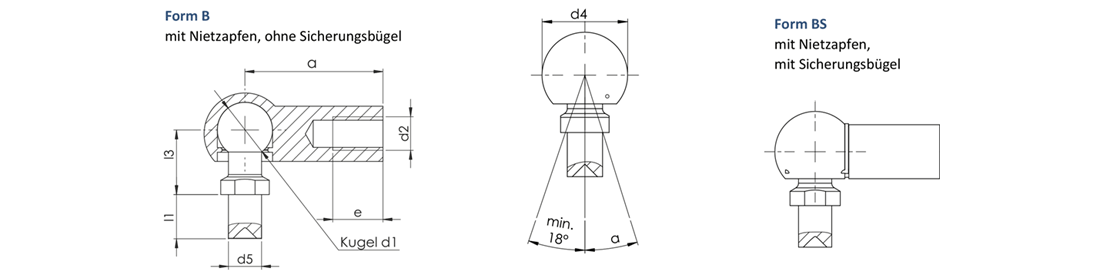

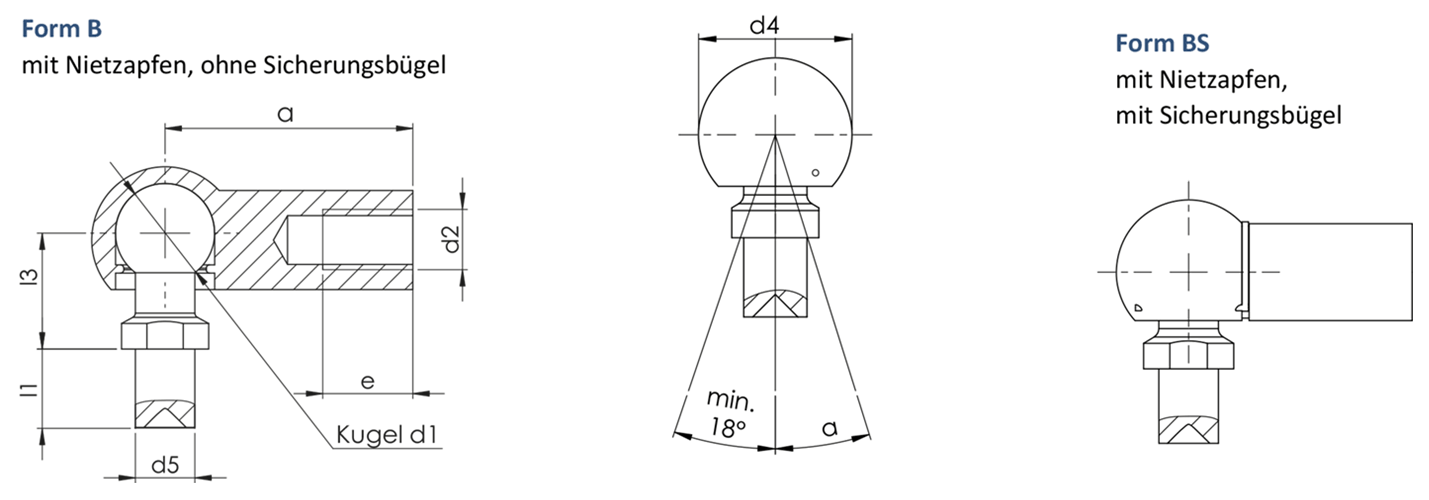

Winkelgelenke DIN 71802 Form B und Form BS
Datenblatt
Bestellbeispiel: Winkelgelenk DIN 71802 BS 13 – M 8
| Kugel d1 h9 |
Zapfen- länge l1 ±0,2 |
Gewinde d2 |
d4 ±0,5 |
d5 h11 |
a ±0,3 |
e min. |
l1 ±0,3 |
l3 ±0,3 |
α | Gewicht ca. kg/1000 Stück |
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 3,5 | M 4 | 10,6 | 4 | 22 | 10,2 | 8,5 | - | 8,9 | |
| 8 | 4,5 7,5 |
M 5 | 12,8 | 5 | 22 | 10,2 | 10,2 | 9 | 10° | 12,9 13,4 |
| 10 | 4,5 8,0 |
M 6 | 14,8 | 6 | 25 | 11,5 | 12,5 | 11 | 15° | 21,2 22,0 |
| 13 | 5 10 |
M 8 | 19,3 | 8 | 30 | 14 | 16,5 | 13 | 43,3 45,1 |
|
| 16 | 6 13 |
M 10 M 12 |
24 | 10 | 35 | 15,5 | 20 | 16 | 82,3 86,7 |
|
| 19 | 12 18 |
M 14 x 1,5 M 14 M 16 |
30 | 14 | 45 | 21,5 | 28 | 20 | 181,2 188,9 |
Werkstoffe:
