Federklappbolzen passend für DIN‐Gabelköpfe

Datenblatt

Federklappbolzen passend für DIN‐Gabelköpfe

Datenblatt

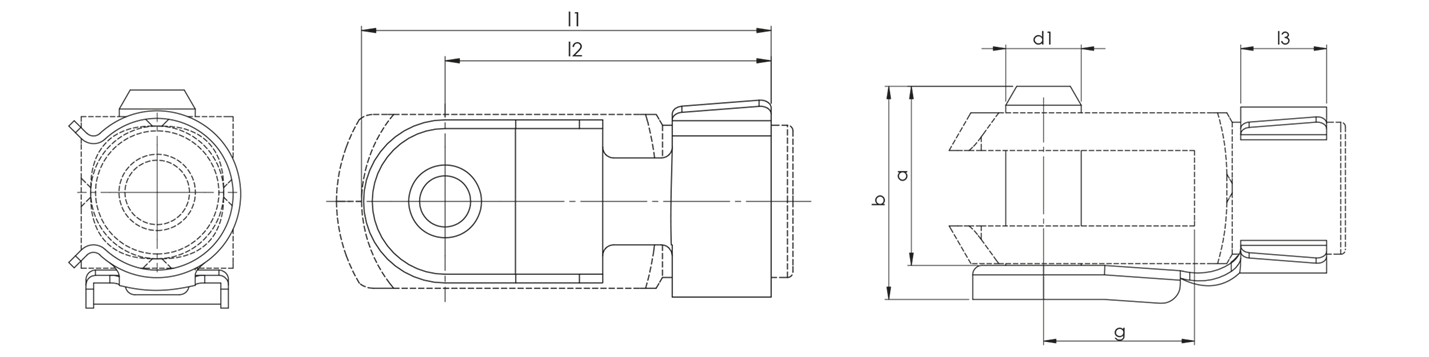

technische Zeichnung - Federklappbolzen

Bestellbeispiel: Federklappbolzen passend zu Gabelkopf G 10 x 20 DIN 71752: FKB 10 x 20.

Bezeichnung
FKB		 Passend für
Gabelkopf		 d1
h 11		 g a b l1 l2 l3 Gewicht (kg)
100 Stück
4 x 8 G 4 x 8 4 8 9,5 11 19 15 4,5 0,144
5 x 10 G 5 x 10 5 10 12 13,5 23 19 5,5 0,256
5 x 20 G 5 x 20 5 20 12 13,5 33 29 5,5 0,312
6 x 12 G 6 x 12 6 12 14 16 28 23 6,5 0,455
6 x 24 G 6 x 24 6 24 14 16 40 35 6,5 0,517
8 x 16 G 8 x 16 8 16 19 21,5 37 30 8 1,060
8 x 32 G 8 x 32 8 32 19 21,5 52 46 8 1,154
10 x 20 G 10 x 20 10 20 23 26 46 38 10 1,940
10 x 40 G 10 x 40 10 40 23 26 66 58 10 2,051
12 x 24 G 12 x 24 12 24 28 31 53 45 12 3,302
12 x 48 G 12 x 48 12 48 28 31 78 69 12 3,505
14 x 28 G 14 x 28 14 28 31 34 62 52 14 4,719
14 x 56 G 14 x 56 14 56 31 34 92 82 14 5,081
16 x 32 G 16 x 32 16 32 36 39 73 62 16 6,937
16 x 64 G 16 x 64 16 64 36 39 103 92 16 7,483
20 x 40 G 20 x 40 20 40 45 50 87,5 71,5 16 13,11
